格立特變頻器在中央空調上的應用

一、 概述

   中央空調系統是現代大型建筑物不可缺少的配套設施之一，電能的消耗非常大，約占建筑物總電能消耗的50%。由于中央空調系統都是按最大負載并增加一定余量設計，而實際上在一年中，滿負載運行只有短短十余天，幾乎絕大部分時間負載都在70%以下運行，存在著巨大的節能空間。中央空調系統中冷凍主機的負荷能隨季節氣溫變化自動調節負載，而與冷凍主機相匹配的冷凍泵、冷卻泵卻不能自動調節負載，幾乎長期在100%負載下運行，造成了能量的極大浪費，也惡化了中央空調的運行環境和運行質量。

 格立特VC2000系列矢量控制變頻器配套PLC、數模轉換模塊、溫度傳感器、溫度模塊等器件組成的電控系統，可以根據溫度的變化實時自動調節冷卻泵、冷凍泵、冷風機組的輸出流量，達到節能目的。

二、系統對控制的要求

1、 系統測量冷卻泵、冷凍泵、冷風機組的進出口溫度，利用PLC進行PID控制，反饋至變頻器調節電機轉速，實現閉環控制。

2、 系統與原有啟動系統具備手自動切換功能，由PLC控制。

3、 PLC將數據傳輸至觸摸屏，實現遠程監控；

二、 系統配置

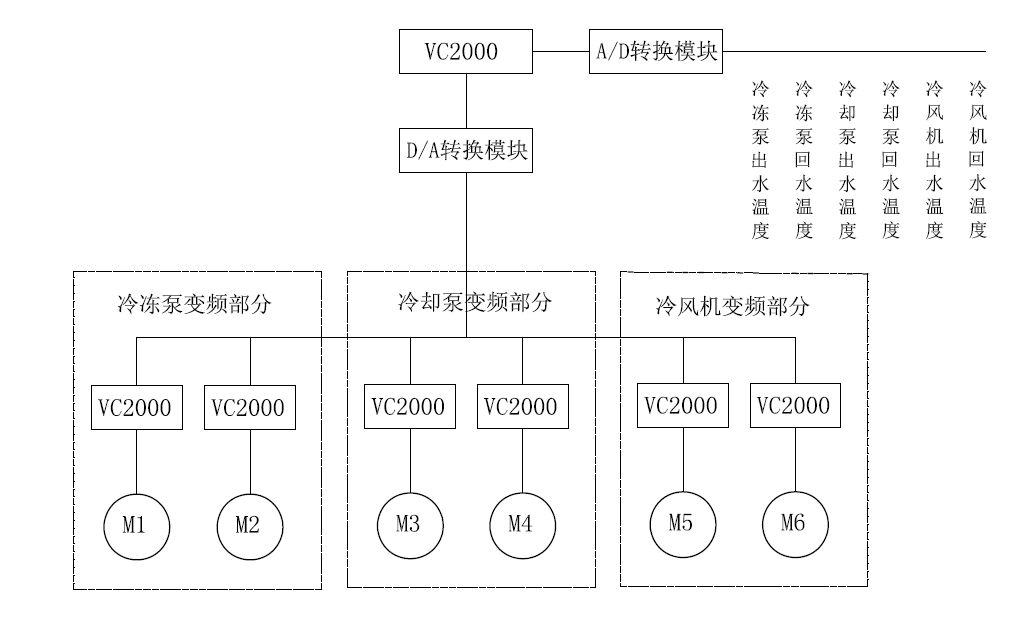

系統采用格立特VC2000系列變頻器，具有無速度矢量控制、與負載匹配良好、啟動平滑、可遠程監控等優點。系統簡易配置如下：

四、方案優點：

1、啟動平滑，避免了大電機直接啟動對電網的沖擊；

2、節能量顯著，中央空調中的水泵、風機為二次方律負載，輸出功率與轉速呈三次方的關系，調節轉速對節能量有著明顯的提升。

3、VC2000變頻器在設計時充分考慮了泵與電機的特性匹配，達到精確控制。

3、變頻啟動能有效的降級中央空調機組的噪音，降低了機械損耗，提高環境舒適度

4、電控系統具備數據傳輸功能，能夠?qū)崿F(xiàn)遠程監控。
