格立特變頻器VC5000系列的中高頻應用

設備名稱：雕銑機、數控機床的一種

客戶名稱：廣州義同機械實業有限公司

設備特點：1）使用小刀具、功率大、主軸轉速高

2）既可以雕刻，也可銑削

3）效率高、精度高

應用行業：廣泛用于精密模具粗精加工、模具紫銅電極、鋁件產品批量加工、鞋模制造、治具加工、鐘表眼境行業。

驅動對象：主軸電機

電機參數：1）最高轉速：18000 r/min

         2）最高頻率：900HZ

3）基準頻率：500HZ

4）額定電流：13.4A

主軸電機特點：

1）速度波動小

    2）低速力矩大

    3）加減速時間短

    4）高速運行時的溫升不能高（油冷）

        5）無級調速

對變頻器的要求：

1） 穩速精度高

2） 低頻轉矩大

3）兩線制端子啟停（來自機床數控系統）

    4）速度給定，模擬量0-10V（來自機床數控系統）

    5）運行轉速一般在0～18000r/min， 0～900Hz

    6）加減速時間3s左右

    7）故障信號輸出（送入機床數控系統）

        8）自帶制動單元

變頻器選型及使用效果

選用上海格立特VC5000系列高性能電流矢量變頻器后，運行狀況好。

為什么要選擇VC5000系列變頻器？

1） 輸出頻率高，0-1000HZ任意調節，雕銑機最大頻率僅需900HZ

2） 低頻啟動力矩大

3） 內置制動單元

4） 響應速度快：0.5S可提速到最高速18000轉，而雕銑機只需3-5S

5） 接線、調試、簡單

6） 帶轉差補償，控制精度高

7） 輸出電壓平滑、電機運行平穩、噪音小、發熱量小

8） 運行電流波動小，無數次實戰使用，提速到預定速度，電流波動僅為3%。

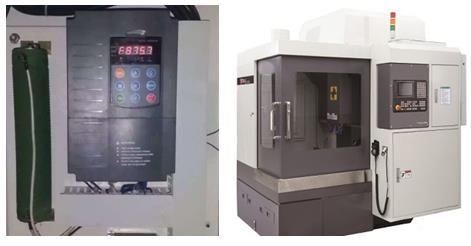

使用現場及設備：
